Cada litro de crudo que sale de un campo pasa, en algún momento, por acero que conduce electricidad. Bombas, motores, sistemas de control, iluminación, comunicaciones — todo depende de una columna vertebral eléctrica que va desde los 13.8 KV que alimentan una macolla hasta las subestaciones de 400 KV que amarran bloques operativos completos con la red. Cuando esa columna es confiable, nadie la nota. Cuando no lo es, la producción se detiene, y se detiene al instante. Este artículo describe la disciplina de media y alta tensión que decide en silencio el uptime petrolero, y lo que un contratista capaz le aporta.
La pila de tensiones de un campo en operación
Los campos petroleros venezolanos heredan una arquitectura eléctrica completa. En la base de la pila, la baja tensión alimenta instrumentación, control y sistemas auxiliares — el universo eléctrico silencioso donde un contactor fallado detiene una corrida de permisión. La media tensión, típicamente 13.8 KV, distribuye potencia por el campo: centros de control de motores accionando levantamiento artificial, transformadores reduciendo en cada facilidad, cables entre macollas. Encima, la transmisión a 34.5 KV, 115 KV y superior conecta las subestaciones del campo con la red nacional — y, en la cima, patios completos de alta tensión hasta 400 KV interconectan facilidades mayores y corredores de transmisión. Un contratista capaz se mueve por toda la pila; el especialista pegado a una sola clase de tensión termina subcontratando el resto.
Los alcances que dominan la reactivación
- Reacondicionamiento de subestaciones. Sustitución de seccionadores, interruptores y transformadores de medida envejecidos; reparación de corrosión en pórticos de acero; puesta a tierra y protección atmosférica restauradas a estándar. En el ambiente salino de la costa venezolana, la corrosión es el enemigo silencioso que ningún plano capturó.

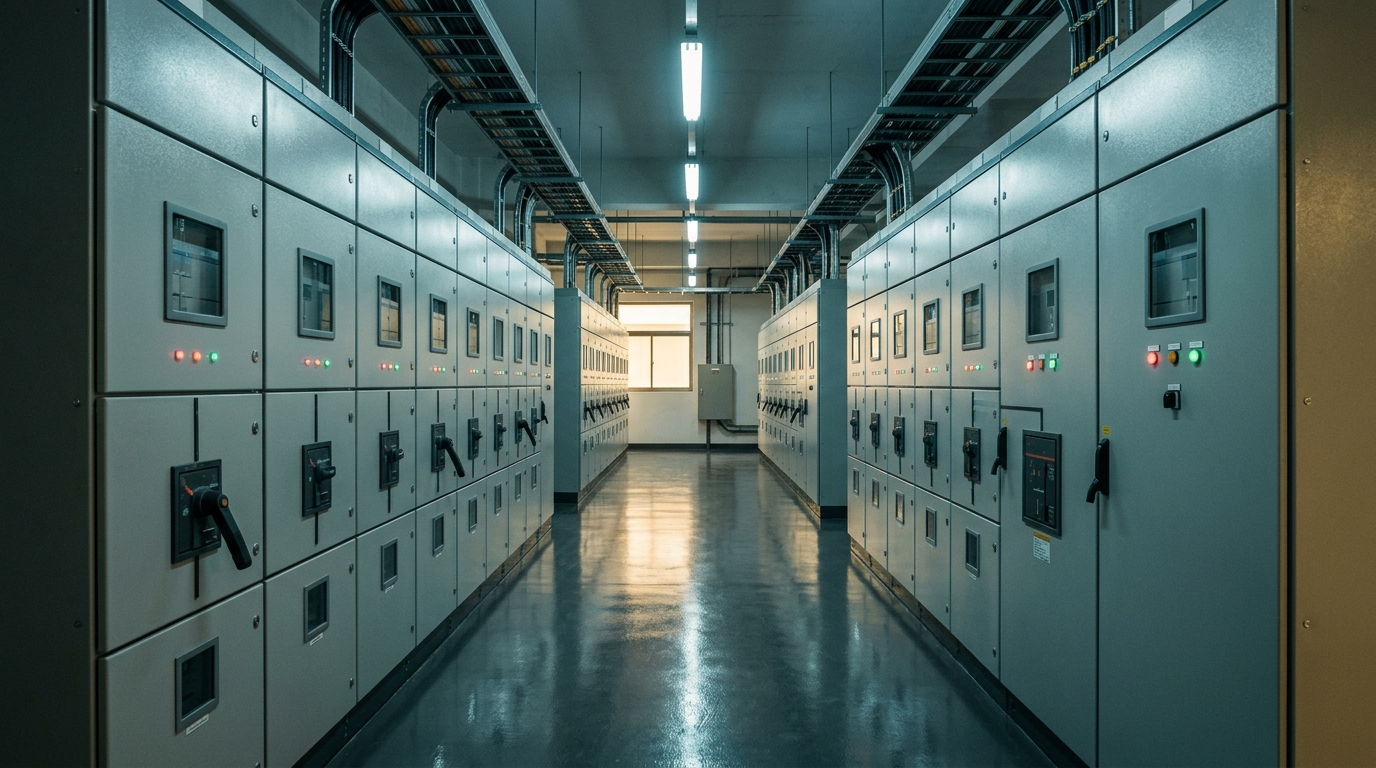

- Reacondicionamiento de switchgear y CCM. Celdas metálicas inspeccionadas, contactos gastados sustituidos, relés de protección modernizados. Un alcance de CCM bien ejecutado es invisible cuando funciona y catastrófico cuando no.
- Retrofits de protección y control. Relés electromecánicos sustituidos por protección numérica digital, comunicaciones integradas con SCADA. Es el alcance que convierte una facilidad vieja en una que habla el idioma del sistema de control de la operadora.
- Sustitución de cables. Alimentadores de media tensión cuyo aislamiento envejeció más allá de la confiabilidad, sustituidos con terminaciones adecuadas y prueba de hipot antes de la energización.
- Comisionamiento tras paradas largas. El proceso metódico de devolver un sistema eléctrico al servicio con protocolos firmados — resistencia de aislamiento, inyección primaria, secuencia de fases, pruebas de carga. En facilidades rearrancadas tras años de detención, el comisionamiento es donde los problemas ocultos se hacen visibles.
Lo que aporta un contratista competente en alta tensión
El mercado aprendió a leer una lista corta de señales. Personal certificado en todas las clases de tensión — porque la disciplina de trabajar en 400 KV no es la disciplina de trabajar en 480 V, y pretender lo contrario es peligroso. Equipos de prueba adecuados, mantenidos y calibrados: medidores de resistencia de aislamiento, sets de inyección primaria y secundaria, cámaras de termografía, medidores de resistencia de puesta a tierra. Un proceso de comisionamiento documentado desde las verificaciones de aislamiento hasta las pruebas de carga, con cada paso firmado y cerrado. Y la madurez operativa para trabajar con seguridad en ambientes energizados — incluyendo, cuando corresponde, procedimientos de línea viva para operaciones que no pueden permitirse una salida. Son las disciplinas que la unidad eléctrica de LATICON ha practicado a lo largo de tres décadas y media de trabajo en las instalaciones más exigentes de Venezuela.
De dónde viene la confiabilidad, en realidad
Pregúntele a cinco operadoras qué necesitan de un contratista eléctrico y va a escuchar cuatro respuestas distintas. Pregúntele a cinco que hayan sobrevivido a una mala energización y van a converger en la misma: previsibilidad. La previsibilidad viene de procedimientos que no dejan nada implícito, de registros de prueba que resisten una auditoría, de cuadrillas que ya vieron los modos de falla y saben cómo evitarlos. En un ciclo de reactivación donde las primeras decisiones eléctricas de cada operadora van a moldear la próxima década de su operación, la elección de contratista no es una decisión comercial — es el primer acto de integridad de activos.
Contratista de alta tensión: qué verificar
- Personal certificado por clase de tensión — con registros de formación
- Equipos de prueba calibrados (aislamiento, inyección primaria, termografía)
- Proceso de comisionamiento documentado con protocolos firmados
- Experiencia de campo de 13.8 KV a 400 KV, no en un solo segmento
- Procedimientos de seguridad para trabajo energizado, incluyendo línea viva cuando aplica
- Alcances eléctricos recientes en reactivación y turnarounds como referencias
Preguntas frecuentes
¿Qué rangos de tensión son típicos en los campos venezolanos?
Distribución en 13.8 KV, transmisión escalando a 34.5 KV y superior, y patios completos de alta tensión hasta 400 KV en las interconexiones mayores. Un contratista capaz trabaja en todo el rango.
¿Alcances más frecuentes en programas de reactivación?
Reacondicionamiento de subestaciones, overhauls de switchgear y CCM, retrofits de protección y control, sustitución de cables y comisionamiento completo tras la parada.
¿Qué separa a un contratista competente en alta tensión?
Personal certificado por clase de tensión, equipos de prueba calibrados adecuados, un proceso de comisionamiento documentado y la disciplina para trabajar con seguridad en ambientes energizados.
¿Planificando un alcance eléctrico de 13.8 a 400 KV?
Subestaciones, switchgear, CCM y comisionamiento — con la disciplina de campo que mantiene confiables las facilidades después del rearranque.
